什么是8进8出HDMI矩阵？
8进8出HDMI矩阵，也常写作8×8 HDMI Matrix，表示设备拥有8路HDMI输入和8路HDMI输出，并允许不同输入信号被路由到不同输出。
它不是简单的：
8个输入 → 8个固定输出。
而是可以按照系统逻辑进行信号分配。
例如：
- 输入1 → 输出1、2、3；
- 输入2 → 输出4；
- 输入5 → 输出5、6；
- 输入8 → 输出7、8。
具体路由能力以设备功能为准。
什么项目适合8×8？
一个典型中型会议系统可能有：
输入端
IN1：会议主机
IN2：领导电脑
IN3：无线投屏
IN4：视频会议终端
IN5：播放器
IN6：会议桌接口
IN7：备用电脑
IN8：备用接口
输出端
OUT1：主LED大屏
OUT2：左侧显示器
OUT3：右侧显示器
OUT4：返看屏
OUT5：录播设备
OUT6：监视器
OUT7：备用显示器
OUT8：备用输出
这就是比较典型的8×8使用逻辑。

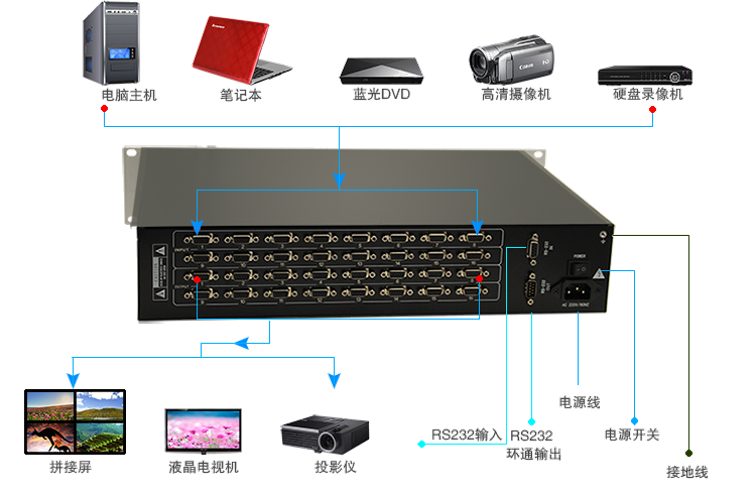

HDMI矩阵接线时先画拓扑，还是先接设备？
应该先画系统拓扑。
推荐工程师至少标明：
设备名称—接口—矩阵端口—线号—终端设备
例如：
会议电脑01 → HDMI → IN1 → OUT3 → LED处理器
这种做法的价值在于，现场出现问题时可以直接判断是哪一段链路。
接线第一原则：不要把矩阵当“黑盒”
施工中经常出现一个错误：
所有HDMI线全部插好，最后再测试。
如果出现问题，就不知道故障在哪一段。
更合理的方法是：
第一步
测试源端到显示设备直连。
第二步
加入矩阵。
第三步
加入延长器或光纤设备。
第四步
加入中控。
也就是采用逐层增加设备的方法建立信号链。
什么时候普通HDMI线不合适？
长距离项目不要简单依靠“更贵的HDMI铜线”。
当距离增加时，需要结合：
- 目标分辨率；
- 带宽；
- 施工管道；
- 环境干扰；
- 后期维护；
考虑光纤HDMI、HDBaseT或其他专业传输方案。
不存在一个适用于所有4K项目的固定“最远HDMI距离”。
8×8矩阵安装进机柜要注意什么？
至少检查四项：
散热
设备上下是否留有合理散热空间。
强弱电
信号线与强电线路尽量规范布置。
标签
所有输入输出线路必须标号。
维护空间
不要为了机柜看起来整齐，把接口压得无法拆装。
工程项目真正重要的是：
以后维护人员还能不能看懂。
安装完成以后应该怎么验收？
不要只检查“8路都有画面”。
建议做一张验收表。
| 验收项目 | 测试内容 |
|---|---|
| IN1-IN8 | 每路输入单独测试 |
| OUT1-OUT8 | 每路输出单独测试 |
| 交叉切换 | 随机输入输出路由 |
| 多路复制 | 同一输入到多个输出 |
| EDID | 不同信号源切换 |
| 音频 | HDMI音频正常 |
| 控制 | 面板/网络/串口 |
| 断电恢复 | 重启后的配置 |
| 长时间运行 | 稳定性测试 |
| 标签 | 与图纸一致 |
项目监理验收时最容易漏掉什么？
1. 只验收图像，不测试控制
图像正常，并不能证明中控联动正确。
2. 只使用一台电脑测试
如果以后用户更换笔记本，可能暴露EDID问题。
3. 不做断电重启
工程设备断电以后是否保持配置，非常值得验证。
4. 不核对端口编号
竣工资料上的IN3，如果现场实际接IN5，后续运维会非常麻烦。
8×8够不够，要不要直接上16×16？
建议根据：
当前使用端口 + 已确认扩展需求
判断。
例如现在已经使用7路输入，8×8几乎没有扩展余量，就应该重新评估。
但如果只使用3路输入2路输出，也没有必要为了“以后可能用”直接配置大型矩阵。
工程商询价8×8 HDMI矩阵时怎么说最有效？
不要只发：
8进8出多少钱？
最好一次提供：
8路HDMI输入、8路HDMI输出，要求4K60；其中主屏距离机柜约25米，需要网络中控，电脑品牌较多，请根据项目提供矩阵及传输方案。
这种询价方式能明显提高技术沟通效率。
东健宇目前官网提供HDMI矩阵以及多个行业工程方案，对于8×8、会议室、多屏显示等项目，可直接将系统拓扑和设备表交给技术人员进行型号确认。
